数控机床工件坐标系偏移的方法
时间:2019/4/22 10:51:59  浏览:

不论是数控车还是数控铣,有时候在加工零件时,需要对工件坐标系进行整体平移或偏移。这样可简化编程!如何操作呢?以下总结有三种方法!

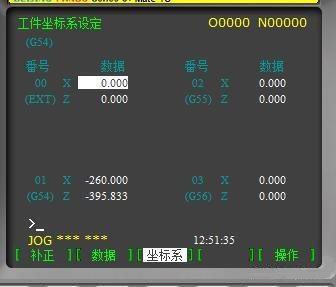

第一种方法,利用系统提供的6个工件坐标系G54~G59。例如,一次装夹加工六个工件,第一个工件在G54里面对刀,第二个工件与第一个工件在X或Z方向偏移了多少,那你就在G55里面把偏移或平移的量输入进去即可!其它类推,对刀完毕后,在程序里面选用相应的G54~G59就可以了!

数控机床工件坐标系偏移的方法

第二种方法,直接采用工件坐标系偏移指令G50X-Z-。例如,工件坐标系想在Z的负方向偏移10mm,直接在程序里写为G52W-10

第三种方法,可能是大家不太常用的系统参数输入法,G10P-X-Z-。假如你想把1号刀,往Z的正方向偏移10mm,只需要在程序里面输入G10P1W10;如果是2号刀只需要把P1改为P2即可!

以上三种方法,选择一种适合你的方法,去试下在一个轴上切10个槽,参考程序如下:

%O1;G52、M3S800、T0101、G0X52、Z-10、M98P02L10、G52W-60、G0X52、Z2、M5M30、%O2、G0Z-10、G01X40F0.1、G0X52、G52W-10、M99、%O3;G10、M3S800、T0101、G0X52、#1=0、N1Z-10、G01X40F0.1、G0X52、#1=#1-10、G10P1W#1、IF[#1GE-60]GOTO1、G0X100、Z2、M5M30
